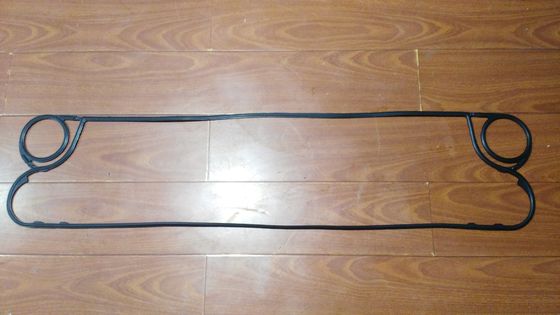

centro size870*122mm da gaxeta da espessura 4.4mm de Fischer E-18 do permutador de calor da placa

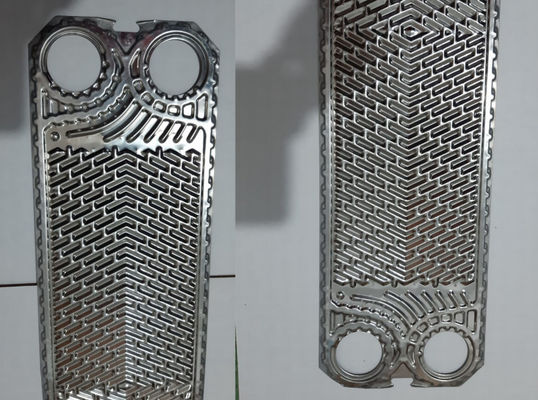

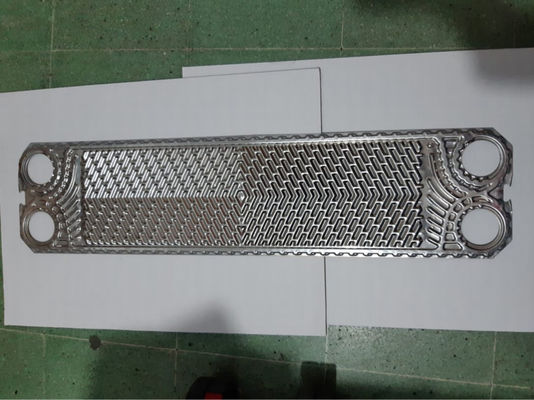

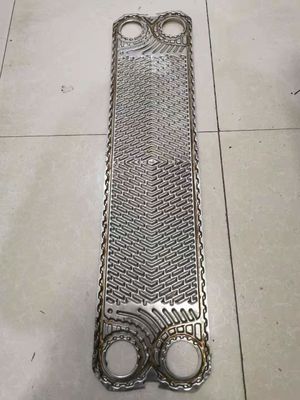

O canal especial do widegap da indústria química do modelo corrugou o permutador de calor Fischer E-18 da placa

Introdução do permutador de calor da placa E18

Os permutadores de calor da placa E18 especificamente são desenvolvidos e aperfeiçoados para a indústria alimentar. Uma vasta gama ery de v de sistemas diferentes pode ser oferecida. As superfícies da placa de 0,05㎡ a 1.5㎡ e a ³ /hr das taxas de transferência até 500m estão disponíveis.

Parâmetro da gaxeta e da placa do permutador de calor da placa E18

Vantagem do permutador de calor da placa E18

Como instalar a manutenção do permutador de calor da placa E18 quando?

1 tubagem da desconexão do prato de pressão
• tubagem da desconexão do prato de pressão
 Tomada para fora das placas do permutador de calor
• remova as porcas (12a) contra sentido horário
• losen todas as porcas para o parafuso de tensão (12) transversalmente
• desaparafuse porcas para o parafuso de tensão (12) do parafuso de tensão (1)
• remova a arruela para a barra de laço (13)
• remova os parafusos de tensão (1)
• prato de pressão do impulso (10) longe do bloco da placa
• balance para fora a primeira placa no fundo 20 - 30 cm do permutador de calor em longitudal
sentido [1]
• balance para fora a placa lateralmente sob um ângulo de
30 - 45° [2]
• tome a placa fora do quadro
• remova a placa pela placa da mesma forma
• observe a sequência e a posição da cara das placas - após limpando elas deve ser
instalado para trás a mesma maneira

Limpeza 2 de placas do permutador de calor

• enxágüe cada placa com uma informação apropriada do detergente (devem nem a gaxeta nem a placa do ataque) sobre detergentes apropriados pode ser obtido do fabricante do permutador de calor

• placas limpas com uma escova macia

• gaxetas a não ser trocadas:

- evite embeber da placa na solução de limpeza

• gaxetas a ser trocadas:

- embeba a placa na solução de limpeza quente (aproximadamente 100°C)

• em camadas grossas de escamação:

- embeba a placa na solução de limpeza quente (aproximadamente 100°C)

Não use:

- escova de aço

- raspador ou similar de aço

3 remontando

• reinstale outra vez as placas limpadas

observe

- sequência e posição originais de cada placa (conforme números e desenho do arranjo da placa)

- gaxetas instaladas e na boa ordem

• placas individuais aptas (inserção lateral abaixo 30 - 40°inclination)

• prato de pressão do impulso (10) ao plack da placa

• reintroduza a parte traseira de tensão dos parafusos (1) em entalhes laterais

• arruelas do ajuste para o parafuso de tensão (13) aos parafusos de tensão (1)

• tensione o bloco da placa com as porcas para o parafuso de tensão (12)

- uniformemente

- transversalmente

- observe o paralelismo entre o prato de pressão (10) e a placa do quadro (4)

• observe o limite tesnioning na placa de nome

• evite:

- overtensioning (abaixo do limite de tensão mínimo na placa de nome)

- demasiado pouco tensionando (acima do limite de tensão máximo na placa de nome)

• fixe as porcas para o parafuso de tensão (12) montando as porcas (12a)

• conecte a tubagem outra vez

• põe em andamento o permutador de calor conforme a seção 6
