Gaxeta de Plate Heat Exchanger do modelo M66 de Api Schmidt Sigma 66 para o aquecimento de água

Gaxeta e placa de Plate Heat Exchanger do modelo do SIGMA 66/M66 do API SCHMIDT para o aquecimento de água

Estrutura básica de Plate Heat Exchanger do modelo do SIGMA 66/M66

As placas da transferência térmica são feitas pressionando folhas finas do metal resistente à corrosão tais como de aço inoxidável ou o titânio, a seguir ajustadas os com gaxetas do selo e para pendurar a areia para empilhá-las na barra do guia. , As placas são apertadas com parafusos entre o quadro fixo e o quadro móvel. Aqui, há uma determinada diferença entre as placas da transferência térmica que permita que o líquido flua. As entradas e as tomadas líquidas estão no quadro fixo ou no quadro móvel.

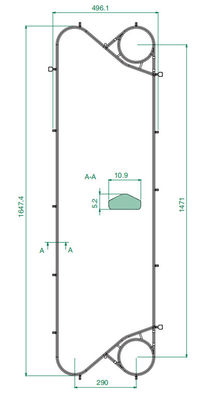

Especificação de Plate Heat Exchanger do modelo do SIGMA 66/M66


Área de superfície	0.66㎡
Ângulo da teta da placa	53 ° do ° 124
Diâmetro da conexão	138 milímetros
A placa corruga a espessura	3,8 milímetros
Largura de Length* do centro da placa	1470 * 290 milímetros
Forma Length*Width da placa	1679 * 498 milímetros

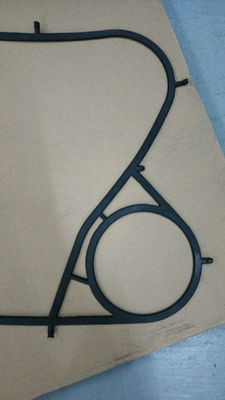

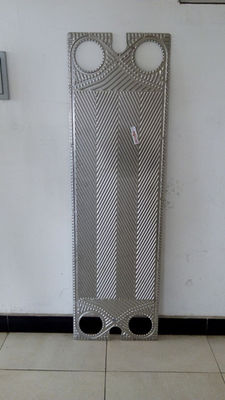

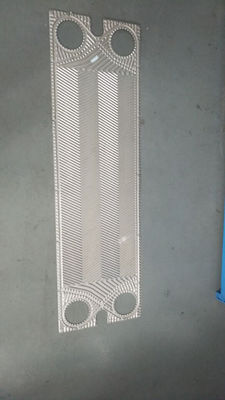

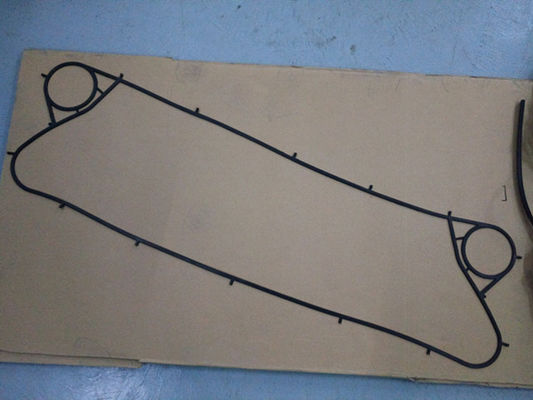

Imagem da gaxeta & da placa do permutador de calor da placa do SIGMA 66/M66








Parâmetros da gaxeta do OEM & do ODM PHE

As gaxetas usadas em permutadores de calor da placa devem ter a durabilidade em várias qualidades e condições líquidas da temperatura/pressão. M&C preparou os seguintes materiais da gaxeta a fim apoiar uma grande variedade de aplicações.


Material	Max Use Temperature	Dureza	Meios da aplicação
NBR	℃ 120	76±2	Alkane, alkane e outros meios não-polares, fuel-óleo e o outro de óleo mineral; Lubrificantes; Óleos animais e vegetais; Água quente, água salgada, etc.
NBR-HT	℃ 140	76±2
HNBR	℃ 150	76±2
EPDM	℃ 150	80±2	A água, vapor, atmosphericozone, não-petróleo-baseou; Cetona; Álcoois etc. médio polar
HEPDM	℃ 170	80±2
Viton A	℃ 180	80±2	Ácido, alcaloide, solvente orgânico, óleo quente
Viton A (ÓLEO)
Viton B
Viton G	℃ 200	80±2	O ácido forte, óleo quente saturou o óleo quente de vapor
CR	-40~60℃	75±2	Líquido refrigerante


Parâmetros da placa do OEM & do ODM PHE



As placas são selecionadas especialmente dos vários testes padrões para conseguir a área a melhor e o permutador de calor eficaz na redução de custos para cada unidade. Estas placas podem ser classificadas três no tipo, tipo de H, L tipo, tipo da mistura.



A placa corruga-se



O arranjo do canal do baixo ângulo para uma mais baixa pressão permissível deixa cair aplicações da exigência;



Arranjo misturado do canal para que o arranjo opcional ganhe o desempenho aperfeiçoado;



O arranjo dos canais do ângulo alto para um desempenho térmico mais alto e a pressão permissível deixa cair aplicações da exigência



Os materiais padrão



304 de aço inoxidável



Este é o material de placa o mais barato da transferência térmica. Tem a baixa resistência de corrosão e está geralmente somente disponível em uma espessura de 0.5mm. Este tipo de placa da transferência térmica é usado tipicamente em aplicações da ATAC.



316 de aço inoxidável



Este é o material de placa o mais comum da transferência térmica e é usado em muitas aplicações. 316 de aço inoxidável têm uma resistência de corrosão alta e estão tipicamente disponíveis na espessura de 0.5mm a 0.8mm.



Titânio



Este tipo é muito resistente ao ataque químico, incluindo a maioria de produtos químicos dos ácidos, do cloreto, do seawater e do cloro. Esta espessura do titânio é geralmente 0.5mm a 0.6mm.



Hastelloy C276



Outros nomes comuns: Liga C276, Hastelloy C, ® C-276 de Inconel, Hastelloy C276.

Hastelloy C276 é um superalloy do níquel-molibdênio-cromo com tungstênio adicionou para a resistência de corrosão excelente em uma variedade de ambientes ásperos. A liga C-276 é amplamente utilizada nos ambientes os mais ásperos tais como o processamento químico, o controle de poluição, o tratamento da produção da polpa e do papel, o industrial e o municipal de desperdício, e a recuperação ácida do gás natural. A espessura pode variar de 0.6mm a 0.8mm.



SMO 254



Sandvik 254 SMO é um de aço inoxidável austenítico da alto-liga desenvolvido para o uso no seawater e em outros meios agressivos do cloreto-rolamento. Espessura disponível de 0.6mm a 0.8mm.





Áreas de aplicação de PHE/ocasiões


Produto químico	Soda de Coustic, adubo, petroquímico, refinaria de petróleo, óleo & refrigerar ácido gordo, farmacêutico, sulfúrico
Alimento	O leite, cerveja, refresco, molho, vinho, patim montou o esterilizador
ATAC	Condicionamento de ar, aquecimento de água superior
Fresa de aço	Alto-forno, carcaça contínua, C.O.G, chapeando & galvanizando, refrigerar do furmace da explosão
Metal	Chapeamento, extinguindo, anodização, pintando
Polpa & papel	Licor preto, licor branco, digestor, recuperação de calor
Matéria têxtil	Fibra sintética, gerencio, tingindo-se
Refrigerar central	Água do mar, água do rio, central elétrica, produção combinada, fuzileiro naval e muito outro.




Características do permutador de calor da placa

Placas da transferência térmica

Cada placa da transferência térmica é corrugada aos vários testes padrões para aumentar suas força e área da transferência térmica. Além disso, a corrugação cria a turbulência alta e consegue desse modo o coeficiente de transferência térmica de calor elevado. A placa é fornecida com o furo de passagem em cada canto. Cada placa apertado-é selada com uma gaxeta cabida em seu sulco periférico.




Canal de fluxo

As placas são divididas na Um-placa e na B-placa, e uma passagem é formada entre estas placas. Os fluxos fluidos de alta temperatura alternadamente e no sentido oposto do outro líquido. Transferência eficiente alta do calor é conseguida assim através destas placas.

a Um-placa quando invertida transformar-se-ia B-placa. Como tal único um tipo de placa pode ser usado como a Um-placa e a B-placa para a maioria de modelos.


Manutenção fácil

O permutador de calor da placa pode facilmente ser aberto para a inspeção e a manutenção afrouxando os parafusos e as porcas de aperto. O conjunto e a abertura da unidade são executados igualmente facilmente.

Menos espaço da instalação

A construção de pouco peso e compacta salvar o espaço da instalação a 1/4 e o peso a 1/3 do permutador de calor do escudo & do tubo respectivamente. Além, a placa de aquecimento de pouco peso e fina com menos liquidhold facilita o trabalho da instalação.

O permutador de calor da placa pode ser desmontado limpando sem conduzir o trabalho, quando o calor do escudo & do tubo precisar um espaço adicional para prolongar o pacote de tubo.






Vantagens do permutador de calor da placa



1. O coeficiente de transferência térmica é aproximadamente 2 vezes mais altas que que do permutador de calor do escudo & do tubo. A superfície de condensação é fixada sempre e o coeficiente de transferência térmica é melhorado porque o condensado é drenado imediatamente para fora.

2. Para conseguir muito menos gota de pressão do vapor do que o tipo convencional permutador de calor da placa, a consideração especial da característica da placa é contribuição recolhida.

3. O consumo de água refrigerando é sobre a metade do permutador de calor.

4. O uso da gaxeta é usado seletivamente e expande a aplicação ao campo largo.

5. Mudança fácil da capacidade condesing o aumento ou pela diminuição do número de placas.

6. Devido às conexões da entrada e da tomada no mesmo lado, o tipo do SIGMA 66/M66 pode ser aplicado não somente um condensador total mas igualmente ao condensador parcial.



Imagem do permutador de calor da placa









Perfil da empresa das peças do calor de M&C



As peças Co. do calor de M&C, Ltd são fundadas em Wuxi, Jiangsu. M&C é especializado no equipamento de alta qualidade de projeto e de fabricação da transferência térmica. A escala de produtos compreende placas & gaxetas, permutadores de calor da placa, permutadores de calor gasketed e permutadores de calor soldados. Assim, como um de poucos produtores no mundo inteiro, M&C oferece soluções com projetos termodinâmicas os melhores para indústrias diferentes e virtualmente todas as aplicações.

M&C fornecem-no o serviço de uma parada dos acessórios, o multuple-tipo & as alternativas modelo múltiplas para sua escolha. Nós cumpriremos todas suas exigências do permutador de calor da placa e manteremos sua máquina correr contunously com nossos armazenamento rico e resposta rápida.

Além disso, nós tivemos um sistema do controle restrito da qualidade e de serviço pós-venda, do material comprando ao pacote do produto acabado até que o produto recebeu nas boas condições. Nossos produtos foram amplamente utilizados pelo mundo inteiro em vários campos.





M&C chapeiam placas do permutador de calor & gaxetas que outros modelos recomendam



Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 e assim por diante;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL e assim por diante;

Tranter/Swep - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 e assim por diante;

API/Schmidt - Sigma 7, Sigma 9, Sigma 13, Sigma 26, Sigma 27, Sigma 36, Sigma 66, Sigma 106, Sigma 229, estrela 45 do Sigma, estrela 90 do Sigma e assim por diante;

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130 e assim por diante;

Hisaka - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 e assim por diante;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, NT250M, NT250L e assim por diante;

Funke - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 e assim por diante;

Thermowave - TL200SS/PP, TL250SS/PP, TL400SS/PP. TL650SS/PP e assim por diante;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M e assim por diante;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 e assim por diante;



Bens do permutador de calor da placa de M&C prontos à entrega
