Selo do permutador de calor de S8 S8A Sondex Danfoss para a pasteurização feita sob medida pequeno-

Permutador de calor da placa de S8/S8A Sondex/Danfoss para a pasteurização feita sob medida pequeno- usada na indústria alimentar

Princípio de projeto do permutador de calor da placa de S8/S8A




O tipo S4A e da placa de S8A escala com comprimentos até 0.75m (2,5 ft) e um teste padrão térmico “longo” cobrirão muitos deveres o ³ /h de até 6 m (26 gpm) em uma solução da única passagem, significando que todas as conexões estão no lado principal, isto assegurarão o trabalho fácil da tubulação e do serviço, e desmontando o cambista para o serviço, nenhuma tubulação precisa de ser removida.



Esta escala da placa é projetada para uma pasteurização pequeno-feita sob medida até 3,000 L/H (segundo o tipo de produto e do perfil de temperatura) e assegura um tratamento delicado e macio do produto.



A transferência térmica é obtida, quando o meio morno transfere a energia com o fino, placas fortes do fluxo entre os canais e entrega-o ao meio de oposição frio sem misturar os dois meios. Creats do fluxo do a contracorrente a eficiência ótima. O projeto da placa e da entrada permite CIP eficaz, fácil (limpeza no lugar) de todas as superfícies do “fluxo”.

Especificação de Plate Heat Exchanger do modelo de S8/S8A


Área de superfície	0.08㎡
Ângulo da teta da placa	130° horizontal 130° vertical
Diâmetro da conexão	28mm
A placa corruga a espessura	2,35 milímetros
Largura de Length* do centro da placa	656*70 milímetro
Forma Length*Width da placa	724*140 milímetro

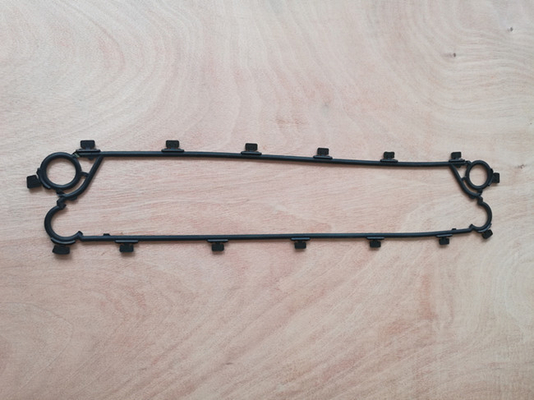

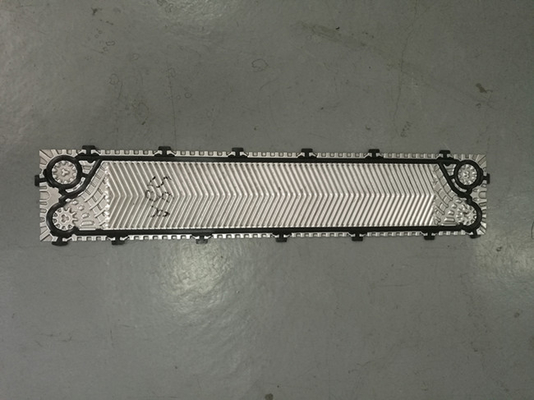

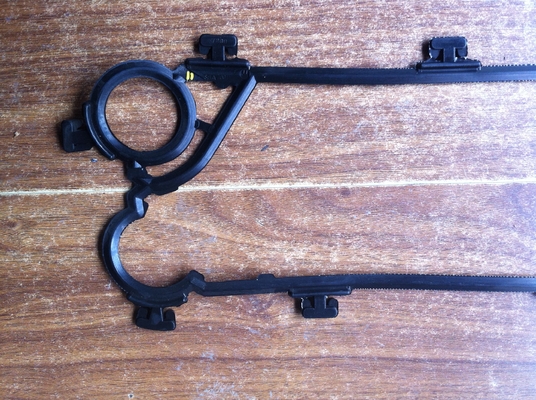

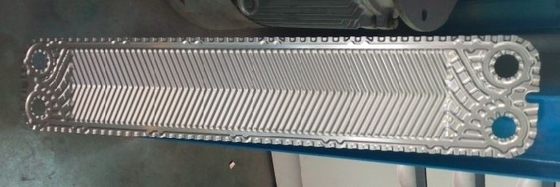

Imagens da gaxeta & da placa do permutador de calor da placa de S8/S8A









Quadros de S8/S8A



Número de placas	L (comprimento) do quadro (milímetro)	W (milímetro)	H (milímetro)	Peso máximo, vazio (quilogramas)	Tipo de conexão
S8A FG16
7-19	275	200 (7,87")	758 (29,84")	74	Da” união leiteria DN25/1
20-30	325			79
31-53	425			92
54-76	525			105
S8A FS16
7-55	448	200 (7,87")	913-943 (35,95" - 37,13")	77	Da” união leiteria DN25/1
56-75	548			83
76-95	648			109
96-124	798			140



Dados técnicos do permutador de calor da placa de S8/S8A



Tipo		S1	S4A	S6A	S8A
Pressão de trabalho máxima	PN (barra)	10,16
Temperatura de funcionamento do máximo	°C	Até 180
Temperatura de funcionamento mínima		-10
Meio do fluxo		Água e líquidos diferentes, vapor
Volume/canal	Mim	0,09	0,17	0,13	0,21
Tamanho da conexão		DN32/1.25”
Tipo de conexão		1,25” tubulações ou tubulação rosqueada em de aço inoxidável ou no titânio (outros materiais disponíveis a pedido) DN 25/1" união da leiteria (para o alimento/quadros sanitários da indústria únicos)
Material de placa		EN de aço inoxidável 1,4404 (AISI 316L), EN 1,4301 (AISI 304), SMO254, Hastelloy C276, titânio GR.1 Outros materiais disponíveis a pedido
Espessura da placa	milímetro	0,5  Outros materiais disponíveis a pedido
Material da gaxeta		NBR, EPDM, FKM  Outros materiais disponíveis a pedido
Tipo do acessório da gaxeta		Fechamento de Sonder
Forros nas conexões		NBR de borracha, EPDM, FKM EN de aço inoxidável 1,4404 (AISI 316L), EN 1,4301 (AISI 304), SMO254, Hastelloy C276, titânio Gr.1
Quadro		Quadro pintado, cor RAL 5010 (outras cores disponíveis a pedido) Quadro de aço inoxidável, projetado para as aplicações sanitárias (indústrias por exemplo do alimento e de leiteria)
Especificação da pintura do quadro		Pintando disponível para as categorias C2L da corrosão, C4M, C5M



Característica da placa de PHE



	CARACTERÍSTICA	VANTAGENS	O QUE ESTÁ NO TI PARA VOCÊ!
	ÁREA DE DISTRIBUIÇÃO	Distribuição de fluxo eficiente	Impede a má distribuição
B	ÁREA DE TRANSFERÊNCIA ONDULADA DA PLACA PATTERN-HEAT	Promove a turbulência, minimizam sujar	Efeito de recuperação excelente do calor Maximize o tempo de execução
C	PLACA QUE TRAVA SISTEMAS	“O fechamento de canto” e da “os conceitos do fechamento bolha” asseguram um bloco estável e bem alinhado da placa quando a unidade é fechado	Operação segura e econômica Utilidade alta Tempo ocioso da máquina mínimo do serviço
D	SISTEMA DA GAXETA DE EASYCLIP	A gaxeta chanfrada afia facilmente o grampo no lugar usando seus deflectores Fica firmemente no lugar e fornece a integridade de selagem alta	Operação segura Fácil e rápido substituir Nenhuma ferramenta especial precisou







Tipo da gaxeta de PHE



Verifique por favor o seu são três que o tipo modelo comum da gaxeta é usado sempre no tipo de Sondex.





Tipo da placa de PHE



“Ligue a placa com a placa do fluxo da mão esquerda do "" da gaxeta com a placa do fluxo do assistente do "" da gaxeta com gaxeta” placa terminal com gaxeta”



                        Placa longa térmica                                                  Placa curto térmica





Resolução de problemas de PHE



Se você tem problemas com seu tipo permutador de calor da placa, na maioria dos casos estes podem ser resolvidos por seus próprios pessoais. Encontre por favor abaixo de um sumário de causas e de soluções possíveis dos problemas o melhor possível.



Uma condição para o funcionamento apropriado contínuo de seu tipo permutador de calor da placa está na conformidade restrita com os valores permissíveis para a pressão e a temperatura mencionou na placa de nome.

Excedendo estes valores, mesmo porque os picos curto-duráveis de uma pressão causarão dano à unidade e serão a causa dos problemas.



Para evitar reparos caros, nós recomendamo-lo ter o trabalho e a manutenção da instalação realizados por pessoais corretamente treinados. Você pode igualmente contactar-nos.



Problema	Causa possível	Solução possível
Escapamento	Nas conexões	Verifique os forros de borracha (se cabido) Verifique a gaxeta da flange (se cabido) Verifique o anel-O Caiba as tubulações tensão-livres
	Mistura de preliminar e de secundário   circuito	Verifique as placas para ver se há furos e/ou quebras
	No pacote da placa	Verifique o conjunto Verifique a condição das gaxetas Verifique a posição apropriada da gaxeta
	As condições operacionais afastam-se   da especificação	Ajuste as condições operacionais
Insuficiente   Capacidade	Ar no sistema	Desareie o sistema de tubulação Verifique o trabalho da tubulação para ver se há armadilhas de ar possíveis
	As condições operacionais afastam-se   da especificação	Ajuste as condições operacionais
	O permutador de calor está sujo	Limpe o permutador de calor
	As conexões foram   intercambiado	Refazer o trabalho da tubulação
Demasiado alto   gota de pressão	Fluxo grande o fluxo do projeto	Ajuste o fluxo
	Canais nas placas obstruídas	Nivelado/limpo
	Medidas incorretas	Verifique o indicador de pressão
	Afastamento médio do projeto	A adição por exemplo de anticongelante aumentará a gota de pressão
	Ar no sistema	Desareie o sistema de tubulação Verifique o trabalho da tubulação para ver se há armadilhas de ar possíveis



Imagens do permutador de calor da placa











Perfil da empresa das peças do calor de M&C



As peças Co. do calor de M&C, Ltd são fundadas em Wuxi, Jiangsu. M&C é especializado no equipamento de alta qualidade de projeto e de fabricação da transferência térmica. A escala de produtos compreende placas & gaxetas, permutadores de calor da placa, permutadores de calor gasketed e permutadores de calor soldados. Assim, como um de poucos produtores no mundo inteiro, M&C oferece soluções com projetos termodinâmicas os melhores para indústrias diferentes e virtualmente todas as aplicações.

M&C fornecem-no o serviço de uma parada dos acessórios, o multuple-tipo & as alternativas modelo múltiplas para sua escolha. Nós cumpriremos todas suas exigências do permutador de calor da placa e manteremos sua máquina correr contunously com nossos armazenamento rico e resposta rápida.

Além disso, nós tivemos um sistema do controle restrito da qualidade e de serviço pós-venda, do material comprando ao pacote do produto acabado até que o produto recebeu nas boas condições. Nossos produtos foram amplamente utilizados pelo mundo inteiro em vários campos.







M&C chapeiam placas do permutador de calor & gaxetas que outros modelos recomendam



Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 e assim por diante;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL e assim por diante;

Tranter/Swep - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 e assim por diante;

API/Schmidt - Sigma 7, Sigma 9, Sigma 13, Sigma 26, Sigma 27, Sigma 36, Sigma 66, Sigma 106, Sigma 229, estrela 45 do Sigma, estrela 90 do Sigma e assim por diante;

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130 e assim por diante;

Hisaka - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 e assim por diante;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, NT250M, NT250L e assim por diante;

Funke - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 e assim por diante;

Thermowave - TL200SS/PP, TL250SS/PP, TL400SS/PP. TL650SS/PP e assim por diante;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M e assim por diante;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 e assim por diante;



Bens do permutador de calor da placa de M&C prontos à entrega
