DN32 quadro de aço do permutador de calor AISI 304 da placa da conexão S4 S4A Sondex para a cerveja do leite

Permutador de calor da placa dos tamanhos S4/S4A Sondex da conexão DN32 com quadro material de AISI 304 de aço inoxidável para a empresa de /Beer do leite

Construção do permutador de calor da placa de S4/S4A




O tipo S4A e da placa de S8A escala com comprimentos até 0.75m (2,5 ft) e um teste padrão térmico “longo” cobrirão muitos deveres o ³ /h de até 6 m (26 gpm) em uma solução da única passagem, significando que todas as conexões estão no lado principal, isto assegurarão o trabalho fácil da tubulação e do serviço, e desmontando o cambista para o serviço, nenhuma tubulação precisa de ser removida.



Esta escala da placa é projetada para uma pasteurização pequeno-feita sob medida até 3,000 L/H (segundo o tipo de produto e do perfil de temperatura) e assegura um tratamento delicado e macio do produto.



A transferência térmica é obtida, quando o meio morno transfere a energia com o fino, placas fortes do fluxo entre os canais e entrega-o ao meio de oposição frio sem misturar os dois meios. Creats do fluxo do a contracorrente a eficiência ótima. O projeto da placa e da entrada permite CIP eficaz, fácil (limpeza no lugar) de todas as superfícies do “fluxo”.

Especificação de Plate Heat Exchanger do modelo de S4/S4A


Área de superfície	0.04㎡
Ângulo da teta da placa	130° horizontal 130° horizontal
Diâmetro da conexão	28mm
A placa corruga a espessura	2,35 milímetros
Largura de Length* do centro da placa	381*70 milímetro
Forma Length*Width da placa	449*140 milímetro

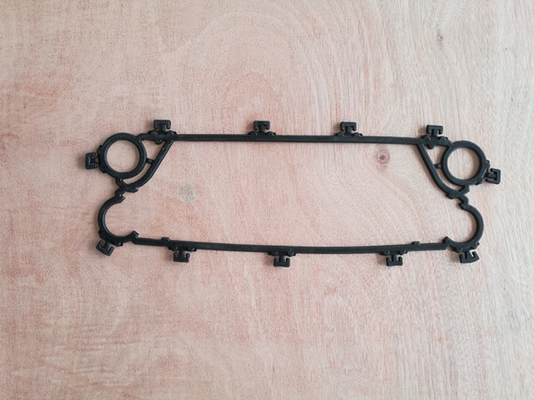

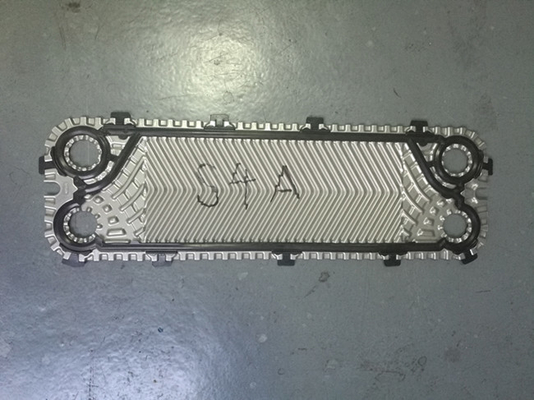

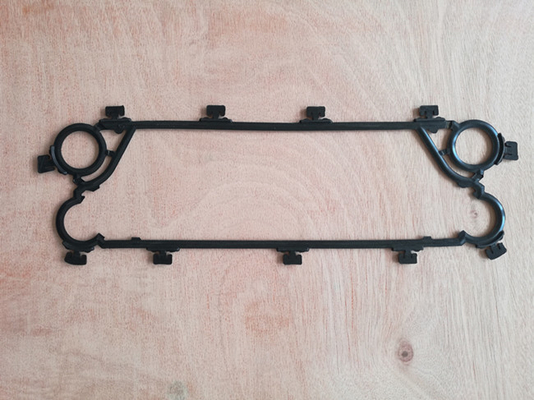

Imagens da gaxeta & da placa do permutador de calor da placa de S4/S4A





Quadros de S4/S4A



Número de placas	L (comprimento) do quadro (milímetro)	W (milímetro)	H (milímetro)	Peso máximo, vazio (quilogramas)	Tipo de conexão
S4A IG16
7-34	270	200 (7,87")	473 (18,62")	44	1,25” tubulações rosqueadas 1" união da leiteria
35-45	320			47
46-68	420			56
69-90	520			63
S4A IS16
7-21	434	200 (7,87")	621 (24,45")	46	1,25” tubulações rosqueadas 1" união da leiteria
22-32	634			49
33-55	1034			58
56-78	1334			65



Dados técnicos do permutador de calor da placa de S4/S4A



Tipo		S1	S4A	S6A	S8A
Pressão de trabalho máxima	PN (barra)	10,16
Temperatura de funcionamento do máximo	°C	Até 180
Temperatura de funcionamento mínima		-10
Meio do fluxo		Água e líquidos diferentes, vapor
Volume/canal	Mim	0,09	0,17	0,13	0,21
Tamanho da conexão		DN32/1.25”
Tipo de conexão		1,25” tubulações ou tubulação rosqueada em de aço inoxidável ou no titânio (outros materiais disponíveis a pedido) DN 25/1" união da leiteria (para o alimento/quadros sanitários da indústria únicos)
Material de placa		EN de aço inoxidável 1,4404 (AISI 316L), EN 1,4301 (AISI 304), SMO254, Hastelloy C276, titânio GR.1 Outros materiais disponíveis a pedido
Espessura da placa	milímetro	0,5 Outros materiais disponíveis a pedido
Material da gaxeta		NBR, EPDM, FKM Outros materiais disponíveis a pedido
Tipo do acessório da gaxeta		Fechamento de Sonder
Forros nas conexões		NBR de borracha, EPDM, FKM EN de aço inoxidável 1,4404 (AISI 316L), EN 1,4301 (AISI 304), SMO254, Hastelloy C276, titânio Gr.1
Quadro		Quadro pintado, cor RAL 5010 (outras cores disponíveis a pedido) Quadro de aço inoxidável, projetado para as aplicações sanitárias (indústrias por exemplo do alimento e de leiteria)
Especificação da pintura do quadro		Pintando disponível para as categorias C2L da corrosão, C4M, C5M



Característica da placa de PHE



	CARACTERÍSTICA	VANTAGENS	O QUE ESTÁ NO TI PARA VOCÊ!
	ÁREA DE DISTRIBUIÇÃO	Distribuição de fluxo eficiente	Impede a má distribuição
B	ÁREA DE TRANSFERÊNCIA ONDULADA DA PLACA PATTERN-HEAT	Promove a turbulência, minimizam sujar	Efeito de recuperação excelente do calor Maximize o tempo de execução
C	PLACA QUE TRAVA SISTEMAS	“O fechamento de canto” e da “os conceitos do fechamento bolha” asseguram um bloco estável e bem alinhado da placa quando a unidade é fechado	Operação segura e econômica Utilidade alta Tempo ocioso da máquina mínimo do serviço
D	SISTEMA DA GAXETA DE EASYCLIP	A gaxeta chanfrada afia facilmente o grampo no lugar usando seus deflectores Fica firmemente no lugar e fornece a integridade de selagem alta	Operação segura Fácil e rápido substituir Nenhuma ferramenta especial precisou





Tipo da gaxeta de PHE



Verifique por favor o seu são três que o tipo modelo comum da gaxeta é usado sempre no tipo de Sondex.





Tipo da placa de PHE



“Ligue a placa com a placa do fluxo da mão esquerda do "" da gaxeta com a placa do fluxo do assistente do "" da gaxeta com gaxeta” placa terminal com gaxeta”



                        Placa longa térmica                                                  Placa curto térmica







• Sistema de suspensão: As placas caracterizam um sistema de suspensão reforçado. O sistema de suspensão ajuda as placas a suportar a força de aperto poderosa, e impede o desalinhamento e os colapsos de canto. Isto faz a placas um investimento contínuo, porque a vida das placas é aumentada e duração do serviço é reduzido.
• Área de distribuição: A área de distribuição em placas é projetada impedir zonas estagnantes, e assegura mesmo uma distribuição dos meios através da placa inteira. Além disso, a gota de pressão na área de distribuição é mínima e usada na área da transmissão de calor pelo contrário, que conduz à melhor eficiência da transmissão de calor.
• Área da transmissão de calor: Com uma área maximizada da transmissão de calor, nós podemos reduzir o número total de placas necessárias para o desempenho ótimo. Nossos testes padrões da placa são ajustados para cada aplicação e fornecem as circunstâncias melhores possível para soluções da transferência térmica. M&C deixaram-no dial up seus eficiência e seletor abaixo de seu consumo de energia.



Serviço e manutenção do permutador de calor da placa de M&C



Nós podemos ajudá-lo a evitar os problemas antes que se levantem com um programa personalizado, variando do apoio completo da manutenção à conservação ad hoc. Nós daremos certo a programação a mais apropriada com você para realizar diagnósticos do desempenho, cheaning e inspeçãos da placa, falha verificando com as substituições rápidas, e reparos como necessário.



Nossos técnicos especializados desmontarão rapidamente seus permutadores de calor e limparão peritamente cada placa usando métodos econômicos, a favor do meio ambiente. Nós teremos sua instalação em serviço na capacidade total outra vez em nenhum momento. Nós somos totalmente equipadas executar sempre que seja possível o CIP (que limpa no lugar).



Se seu permutador de calor da placa é defeituoso ou sob-executando, nossos serviços de reparações restaurarão sua instalação ao ordem de trabalhos num instante. Nós substituímos gaxetas defeituosas ou gastas, assim como placas danificadas ou de escapes, com originais ou substituições de alta qualidade que combinam perfeitamente as especificações de sua instalação.



Nós podemos igualmente analisar sua instalação atual para determinar se a instalação pode ser aperfeiçoada, por exemplo aumentando o número de placas no permutador de calor. Esta é uma elevação para seu sistema inteiro, como uns permutadores de calor mais eficientes para melhorar o desempenho total ao abaixar os custos da energia.



O que quer que suas necessidades, nossas equipes do serviço dedicado estão estando perto para ajudar.



Controle da qualidade



Nossos inspetores de controle de qualidade examinam meticulosamente as placas para defeitos. Nós conduzimos testes da tintura para descobrir escapes potenciais nas placas, e executamos testes do gás para a amônia baseamos permutadores de calor da placa.



Cada placa deve encontrar nossas procuras restritas da qualidade antes de ser enviado a nossos clientes, para assegurar uma solução durável com uma vida longa.



Nós podemos executar no local diagnósticos. Se nós descobrimos placas de escape em sua instalação atual, nós podemos substitui-las com as placas de capacidade elevada que aumentam o relability e a eficiência de seu sistema.





Imagens do permutador de calor da placa









Perfil da empresa das peças do calor de M&C



As peças Co. do calor de M&C, Ltd são fundadas em Wuxi, Jiangsu. M&C é especializado no equipamento de alta qualidade de projeto e de fabricação da transferência térmica. A escala de produtos compreende placas & gaxetas, permutadores de calor da placa, permutadores de calor gasketed e permutadores de calor soldados. Assim, como um de poucos produtores no mundo inteiro, M&C oferece soluções com projetos termodinâmicas os melhores para indústrias diferentes e virtualmente todas as aplicações.

M&C fornecem-no o serviço de uma parada dos acessórios, o multuple-tipo & as alternativas modelo múltiplas para sua escolha. Nós cumpriremos todas suas exigências do permutador de calor da placa e manteremos sua máquina correr contunously com nossos armazenamento rico e resposta rápida.

Além disso, nós tivemos um sistema do controle restrito da qualidade e de serviço pós-venda, do material comprando ao pacote do produto acabado até que o produto recebeu nas boas condições. Nossos produtos foram amplamente utilizados pelo mundo inteiro em vários campos.







M&C chapeiam placas do permutador de calor & gaxetas que outros modelos recomendam



Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 e assim por diante;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL e assim por diante;

Tranter/Swep - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 e assim por diante;

API/Schmidt - Sigma 7, Sigma 9, Sigma 13, Sigma 26, Sigma 27, Sigma 36, Sigma 66, Sigma 106, Sigma 229, estrela 45 do Sigma, estrela 90 do Sigma e assim por diante;

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130 e assim por diante;

Hisaka - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 e assim por diante;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, NT250M, NT250L e assim por diante;

Funke - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 e assim por diante;

Thermowave - TL200SS/PP, TL250SS/PP, TL400SS/PP. TL650SS/PP e assim por diante;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M e assim por diante;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 e assim por diante;
