Gaxetas largas do permutador de calor da placa do teste padrão APV H17 da corrugação para sanitário

Permutador de calor largo da placa do teste padrão APV H17 da corrugação para aplicações e deveres sanitários

Operação & configurações de Plate Heat Exchanger do modelo H17

Os permutadores de calor da placa são um dos métodos os mais versáteis e os mais eficazes na redução de custos para o aquecimento e/ou refrigerar dos líquidos. O conceito básico usa uma placa ondulada da transferência térmica para separar o líquido quente do frio e para transferir o calor entre os líquidos.



O selo entre as placas é estabelecido por uma gaxeta periférica que igualmente separe os portos e as áreas diretos do fluxo com uma barreira dobro. A gaxeta tampouco permite que o líquido flua abaixo do canal da placa ou contorneia-o ao canal adjacente da placa como representado em figura 1.



Os permutadores de calor da placa podem ser usados em uma variedade de configurações diferentes.



Uma configuração é refrigerar de circuito fechado, onde o meio refrigerando sujo tal como a água do mar, do rio, do lago ou da torre é isolado no permutador de calor da placa e a água tratada limpa é recirculada continuamente através da fábrica de tratamento. Esta configuração, segundo as indicações de figura 2, protege o equipamento de processo do líquido refrigerando sujo.




Especificação de Plate Heat Exchanger do modelo H17


Área de superfície	0.17㎡
Ângulo da teta da placa	120 ° horizontal do vertical 120 do °
Diâmetro da conexão	74 milímetros
A placa corruga a espessura	3mm
Largura de Length* do centro da placa	800*150 milímetro
Forma Length*Width da placa	920*271 milímetro



Especificação da característica H17





Área de distribuição - o projeto da entrada fornece uma distribuição eficiente do produto transversalmente ao criar a turbulência, não assegurando nenhum ponto inoperante.

Teste padrão da corrugação - os vários testes padrões da placa estão disponíveis para conseguir a hora a longo prazo, de fixar a passagem limpa do produto, sujar reduzido e o fluxo aperfeiçoado do CIP. Vários, ângulos permutáveis da placa às aplicações as mais sanitárias da série e deveres.

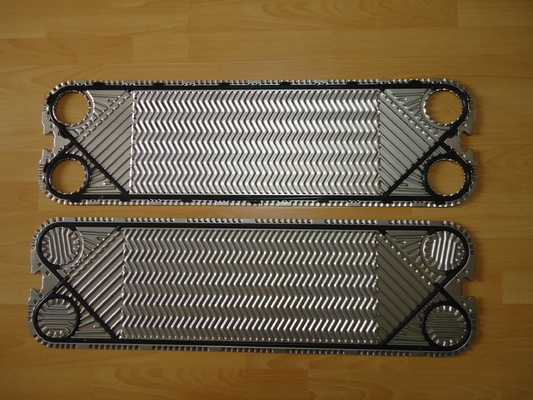

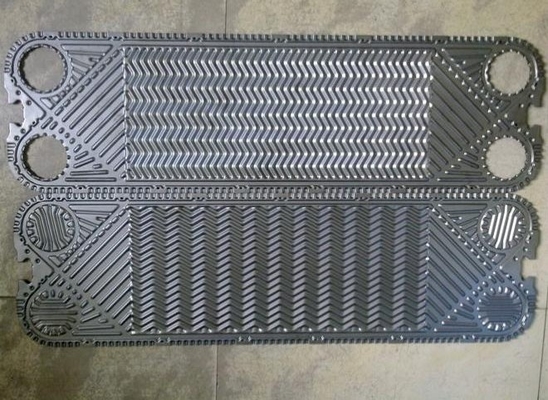

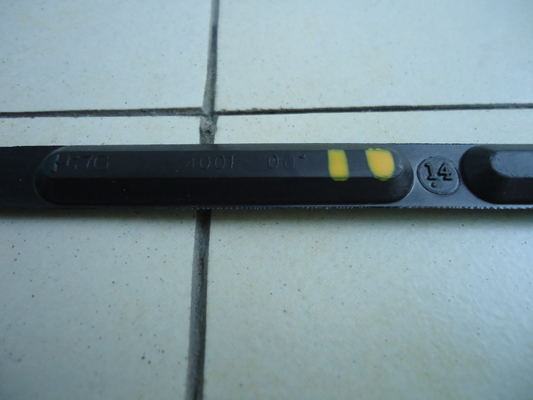

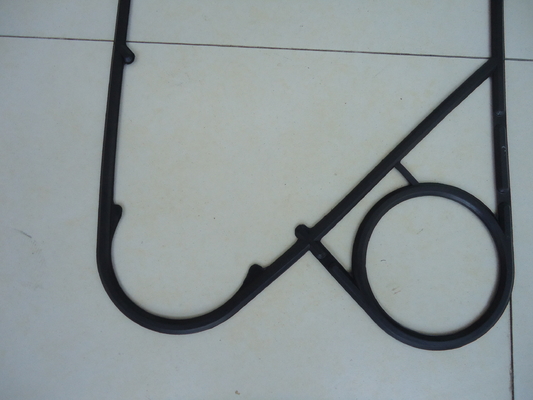

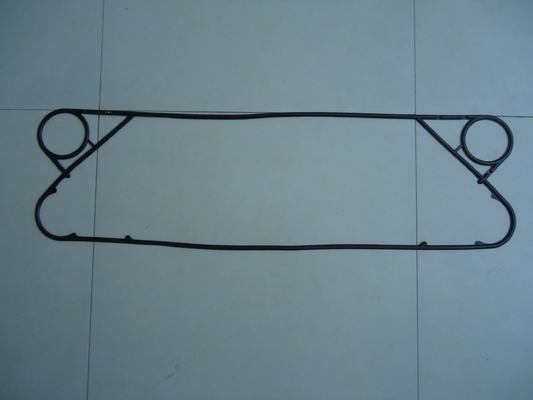

Imagem da gaxeta & da placa do permutador de calor da placa H17









H17 chapeiam características de Exhcanger do calor & vantagens & benefícios



Os permutadores de calor da placa jogam um papel importante em maximizar o uso da energia nos muitos aquecimento e processos refrigerando transferindo o calor eficientemente e recuperando o calor para o uso de energia e o impacto ambiental reduzidos.



Os permutadores de calor da placa N35 são usados para o aquecimento, refrigerar, os deveres da condensação e da evaporação para diversos processos e aplicações através das indústrias - incluir o óleo e o gask, o fuzileiro naval, os produtos químicos, os petroquímicos, a produção de eletricidade, indústrias gerais, aplicações da ATAC, e indústria do alimento & das bebidas. Com um século da experiência e de uma base instalada enorme no mundo inteiro, as peças do calor de M&C são os projetos provados que fazem uma contribuição crítica para o desempenho, a eficiência, e a confiança dos processos dos clientes todos os anos.



Características	Vantagens	Benefícios
Projeto da placa da placa de lavagem	Promove a turbulência, reduz-se sujar e aperfeiçoam-se o fluxo do CIP	Tempo de execução maximizado Tratamento delicado do produto
Sistema da gaxeta de ParaClip	Apoio de bloqueio da gaxeta para a melhor integridade de selagem	Vida melhorada da gaxeta Operação segura
Teste padrão de fluxo paralelo	Dirstribution e mesmo tratamento térmico eficientes do produto Menos variações diferentes da placa comparadas às placas diagonais do fluxo	Bom efeito de recuperação do calor   O estoque reduzido das peças de sobressalentes exigiu

Parâmetros da gaxeta do OEM & do ODM PHE

As gaxetas usadas em permutadores de calor da placa devem ter a durabilidade em várias qualidades e condições líquidas da temperatura/pressão. M&C preparou os seguintes materiais da gaxeta a fim apoiar uma grande variedade de aplicações.


Material	Max Use Temperature	Dureza	Meios da aplicação
NBR	℃ 120	76±2	Alkane, alkane e outros meios não-polares, fuel-óleo e o outro de óleo mineral; Lubrificantes; Óleos animais e vegetais; Água quente, água salgada, etc.
NBR-HT	℃ 140	76±2
HNBR	℃ 150	76±2
EPDM	℃ 150	80±2	A água, vapor, atmosphericozone, não-petróleo-baseou; Cetona; Álcoois etc. médio polar
HEPDM	℃ 170	80±2
Viton A	℃ 180	80±2	Ácido, alcaloide, solvente orgânico, óleo quente
Viton A (ÓLEO)
Viton B
Viton G	℃ 200	80±2	O ácido forte, óleo quente saturou o óleo quente de vapor
CR	-40~60℃	75±2	Líquido refrigerante


Parâmetros da placa do OEM & do ODM PHE



As placas são selecionadas especialmente dos vários testes padrões para conseguir a área a melhor e o permutador de calor eficaz na redução de custos para cada unidade. Estas placas podem ser classificadas três no tipo, tipo de H, L tipo, tipo da mistura.



A placa corruga-se



O arranjo do canal do baixo ângulo para uma mais baixa pressão permissível deixa cair aplicações da exigência;



Arranjo misturado do canal para que o arranjo opcional ganhe o desempenho aperfeiçoado;



O arranjo dos canais do ângulo alto para um desempenho térmico mais alto e a pressão permissível deixa cair aplicações da exigência



Os materiais padrão



304 de aço inoxidável



Este é o material de placa o mais barato da transferência térmica. Tem a baixa resistência de corrosão e está geralmente somente disponível em uma espessura de 0.5mm. Este tipo de placa da transferência térmica é usado tipicamente em aplicações da ATAC.



316 de aço inoxidável



Este é o material de placa o mais comum da transferência térmica e é usado em muitas aplicações. 316 de aço inoxidável têm uma resistência de corrosão alta e estão tipicamente disponíveis na espessura de 0.5mm a 0.8mm.



Titânio



Este tipo é muito resistente ao ataque químico, incluindo a maioria de produtos químicos dos ácidos, do cloreto, do seawater e do cloro. Esta espessura do titânio é geralmente 0.5mm a 0.6mm.



Hastelloy C276



Outros nomes comuns: Liga C276, Hastelloy C, ® C-276 de Inconel, Hastelloy C276.

Hastelloy C276 é um superalloy do níquel-molibdênio-cromo com tungstênio adicionou para a resistência de corrosão excelente em uma variedade de ambientes ásperos. A liga C-276 é amplamente utilizada nos ambientes os mais ásperos tais como o processamento químico, o controle de poluição, o tratamento da produção da polpa e do papel, o industrial e o municipal de desperdício, e a recuperação ácida do gás natural. A espessura pode variar de 0.6mm a 0.8mm.



SMO 254



Sandvik 254 SMO é um de aço inoxidável austenítico da alto-liga desenvolvido para o uso no seawater e em outros meios agressivos do cloreto-rolamento. Espessura disponível de 0.6mm a 0.8mm.



Característica da placa de PHE



	CARACTERÍSTICA	VANTAGENS	O QUE ESTÁ NO TI PARA VOCÊ!
	ÁREA DE DISTRIBUIÇÃO	Distribuição de fluxo eficiente	Impede a má distribuição
B	ÁREA DE TRANSFERÊNCIA ONDULADA DA PLACA PATTERN-HEAT	Promove a turbulência, minimizam sujar	Efeito de recuperação excelente do calor Maximize o tempo de execução
C	PLACA QUE TRAVA SISTEMAS	“O fechamento de canto” e da “os conceitos do fechamento bolha” asseguram um bloco estável e bem alinhado da placa quando a unidade é fechado	Operação segura e econômica Utilidade alta Tempo ocioso da máquina mínimo do serviço
D	SISTEMA DA GAXETA DE EASYCLIP	A gaxeta chanfrada afia facilmente o grampo no lugar usando seus deflectores Fica firmemente no lugar e fornece a integridade de selagem alta	Operação segura Fácil e rápido substituir Nenhuma ferramenta especial precisou







Áreas de aplicação de PHE/ocasiões


Produto químico	Soda de Coustic, adubo, petroquímico, refinaria de petróleo, óleo & refrigerar ácido gordo, farmacêutico, sulfúrico
Alimento	O leite, cerveja, refresco, molho, vinho, patim montou o esterilizador
ATAC	Condicionamento de ar, aquecimento de água superior
Fresa de aço	Alto-forno, carcaça contínua, C.O.G, chapeando & galvanizando, refrigerar do furmace da explosão
Metal	Chapeamento, extinguindo, anodização, pintando
Polpa & papel	Licor preto, licor branco, digestor, recuperação de calor
Matéria têxtil	Fibra sintética, gerencio, tingindo-se
Refrigerar central	Água do mar, água do rio, central elétrica, produção combinada, fuzileiro naval e muito outro.





Aplicações refrigerando do permutador de calor da placa H17



• Água do selo para turbinas de vapor
• Óleos de lubrificação da turbina
• Água de alta qualidade usada em passagens refrigerando do estator
• Óleos de selagem da glândula
• Óleos do transformador
• Gastou a água da lagoa do elemento de combustível
• Protetor do nêutron
• Suporte da energia perto
• Laço fechado que refrigera usando o mar, o rio ou torres refrigerando
• Refrigerar da embarcação de pressão



Imagem do permutador de calor da placa











Perfil da empresa das peças do calor de M&C



As peças Co. do calor de M&C, Ltd são fundadas em Wuxi, Jiangsu. M&C é especializado no equipamento de alta qualidade de projeto e de fabricação da transferência térmica. A escala de produtos compreende placas & gaxetas, permutadores de calor da placa, permutadores de calor gasketed e permutadores de calor soldados. Assim, como um de poucos produtores no mundo inteiro, M&C oferece soluções com projetos termodinâmicas os melhores para indústrias diferentes e virtualmente todas as aplicações.

M&C fornecem-no o serviço de uma parada dos acessórios, o multuple-tipo & as alternativas modelo múltiplas para sua escolha. Nós cumpriremos todas suas exigências do permutador de calor da placa e manteremos sua máquina correr contunously com nossos armazenamento rico e resposta rápida.

Além disso, nós tivemos um sistema do controle restrito da qualidade e de serviço pós-venda, do material comprando ao pacote do produto acabado até que o produto recebeu nas boas condições. Nossos produtos foram amplamente utilizados pelo mundo inteiro em vários campos.







M&C chapeiam placas do permutador de calor & gaxetas que outros modelos recomendam



Sondex/Danfoss - S4A, S7, S20, S21, S22, S41, S43, S47, S65, S81, S86, S100, S120, S130, SFD7, SFD13, SW19 e assim por diante;

APV/SPX - H17, N25, N35, A055, A085, J060, J092, J107, M92, M107, K55, K71, B110, B134, P105, P190, SR1, SR2, TR9GN, TR9AL e assim por diante;

Tranter/Swep - GX12, GL13, GC26, GC51, GX26, GX51, GX42, GX64, GX85, GX91, GX140, GX145 e assim por diante;

API/Schmidt - Sigma 7, Sigma 9, Sigma 13, Sigma 26, Sigma 27, Sigma 36, Sigma 66, Sigma 106, Sigma 229, estrela 45 do Sigma, estrela 90 do Sigma e assim por diante;

Vicarb - V4, V13, V20, V28, V45, V60, V100, V110, V130 e assim por diante;

Hisaka - EX11, EX15, EX15, LX026, LX195, LX395, LX595, RX135, RX395, RX595, UX115, UX225, UX395, UX495, UX815, UX995 e assim por diante;

GEA - VT04, VT10, VT20, VT40, VT80, VT405, VT805, VT1306, NT50M, NT50X, NT100S, NT150S, NT150L, NT250M, NT250L e assim por diante;

Funke - FP04, FP05, FP14, FP16, FP08, FP22, FP31, FP40, FP41, FP70, FP100, FP120 e assim por diante;

Thermowave - TL200SS/PP, TL250SS/PP, TL400SS/PP. TL650SS/PP e assim por diante;

DHP - DX143, DX146, DX20V, DX20DL, DX20DM, DX30S, DX36M e assim por diante;

LHE - HT101, HT102, HT104, HT151, HT152, HT202, HT232, HT233 e assim por diante;
