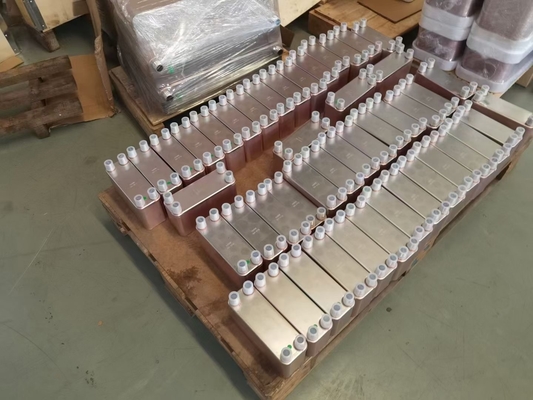

Construção de BPHE



O conceito soldado do permutador de calor da placa (BPHE) é uma variação na placa e no permutador de calor tradicionais do quadro, mas sem gaxetas e peças do quadro. Agora, o BPHEs de M&C é componentes bem conhecidos nas plantas de refrigeração devido a seus projetos compactos, duráveis, a facilidade da instalação e à operação eficiente do custo.



Material de BPHE

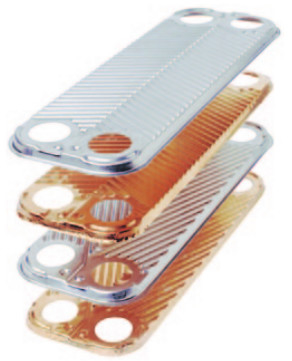

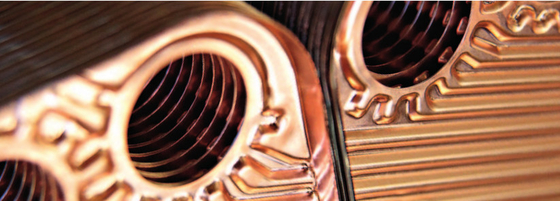

O permutador de calor soldado da placa (BPHE) consiste em placas que de aço inoxidável onduladas finas o vácuo soldou junto usando o cobre como o material de soldadura. Embora a ideia para aplicações numerosas, as unidades soldadas de cobre não seja apropriada para as aplicações do alimento e as aplicações que envolvem líquidos agressivos. Aqui a solução ótima é permutador de calor da placa fez de 100% de aço inoxidável.





Projeto de BPHE



Soldar as placas de aço inoxidável elimina junto a necessidade para selar gaxetas e placas grossas do quadro. Assim como manter as placas unidas nos pontos de contato, o material de soldadura sela o pacote. O BPHEs de M&C é soldado em todos os pontos de contato, assegurando a resistência ótima da eficiência e de pressão da transferência térmica. As placas são projetadas fornecer as vidas possíveis as mais longas.



Desde que virtualmente todo o material é usado para a transferência térmica, o BPHE é muito compacto em tamanho e manda um baixo peso e um ponto baixo sustentar o volume. M&C oferece um projeto flexível que possa ser personalizado para cumprir suas exigências específicas.



O BPHEs de M&C é a solução a mais rentável para um espectro largo de deveres da transferência térmica.



Princípio do fluxo



O princípio básico do fluxo em um permutador de calor soldado para aplicações da refrigeração é fluxo paralelo ou diagonal conseguir o processo o mais eficiente da transferência térmica. Em um projeto da única passagem todas as conexões são ficadas situadas em um lado do permutador de calor, fazendo a instalação muito fácil.



Condensador - princípio do fluxo



Os componentes principais são os mesmos que para o evaporador. O líquido refrigerante entra no superior esquerdo do cambista como a gás quente e começos para condensar-se na superfície dos canais até condensado inteiramente, e então subcooled levemente. O processo é chamado “condensação livre”.

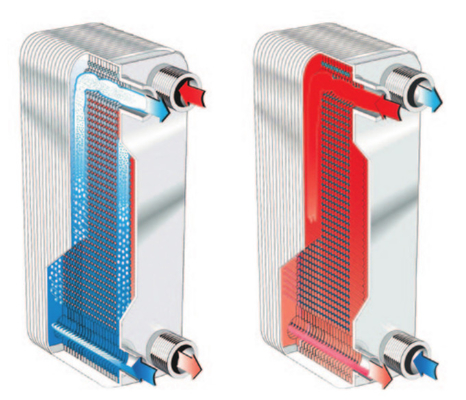

           Evaporador, mostrando o princípio do fluxo.                                                           Condensador, mostrando o princípio do fluxo





Evaporador - princípio do fluxo



Os canais formaram entre as placas onduladas e os cantos são arranjados de modo que os dois meios corram através dos canais alternativos, sempre em sentidos opostos (opõe o fluxo atual).



O líquido refrigerante bifásico (vapor + líquido) incorpora o inferior esquerdo do cambista com uma qualidade do vapor segundo as condições operacionais da planta.



A evaporação da fase líquida ocorre dentro dos canais e alguns graus de superheat são pedidos sempre, que é a razão pela qual o processo é chamado “expansão seca”.



Na ilustração de um evaporador o escuro e claro - as setas azuis mostram o lugar das conexões do líquido refrigerante. A água (salmoura) a ser fluxos de refrigeração opõe atual nos canais opostos; as setas vermelhas escuras e claras mostram o lugar das conexões da água (bruine).





Componentes importantes em aplicações da refrigeração



Instalado para uma vasta gama de deveres em aplicações da refrigeração no mundo inteiro, do elevado desempenho de M&C o desempenho o mais alto da transferência térmica da oferta de BPHEs com confiança máxima e efficiência econômica.



M&C oferece um portfólio completo de BPHEs de alta pressão extremo. São ideais para todas as aplicações diferentes no CO2 transcritical, sistemas. Nas aplicações da refrigeração onde o BPHEs de M&C é instalado, o equipamento típico inclui:



Refrigerador



Refrigera a água ou a salmoura e rejeita o calor para arejar ou molhar. A água é transportada por um sistema hidráulico através dos tipos diferentes de permutador de calor para refrigerar o ar em um sistema de condicionamento de ar ou para refrigerar a fabricação ou processos industriais. Dois sistemas básicos são usados normalmente para conduzir refrigeradores: um compressor conduzido por um motor elétrico, com base em um ciclo de refrigeração da compressão do vapor; ou um sistema calor-conduzido (vapor, gás natural de queimadura), com base em um ciclo do refrigeraiton da absorção.



Bomba de calor



Um tipo de refrigerador de água que pudesse igualmente correr em um ciclo reverso, igualmente chamou uma bomba de calor do nascente de água. Neste caso a função preliminar está aquecendo a água e está rejeitando o fresco para arejar ou molhar. A água caloroso aquece o ar ou a água. A água caloroso aquece o ar no sustem do condicionamento de ar. Uma outra variação deste sistema é bombas de calor à terra da fonte, usando a terra ou a superfície da água para adicionar ou rejeitar o calor.



BPHEs em aplicações da refrigeração



O BPHE é uma solução eficiente para uma escala das funções em aplicações da refrigeração. A maioria de terra comum destes envolve transferir o calor de dois meios básicos: o líquido refrigerante como o líquido preliminar (HFC ou gás natural) e água ou salmouras como o líquido secundário:

• Evaporador, expansão seca, água refrigerando;
• Condensador, rejeitando ou recuperando o calor para molhar;
• Desuperheater para que a recuperação de calor parcial molhe;
• Preaquecedor, líquido refrigerante líquido refrigerando e líquido refrigerante superheating do vapor.

Outras funções possíveis

• Subcooler para refrigerar para baixo o líquido refrigerante líquido usando a água boa.
• Permutadores de calor intermediários usados no ciclo da absorção para pré-aquecer a solução diluída ou a pre-fresco a solução concentrada.

Por que escolha M&C BPHEs?

• Projetos compactos, duráveis com consistentemente de alta qualidade; facilidade da instalação.
• Escala extensiva dos modelos de BPHE que fornecem capacidades refrigerando de 0.5-600KW.
• O sistema de M&C fornece uma economia substancial na superfície da transferência térmica comparada a BPHEs o sistema de distribuição tradicional.
• Custo eficiente: As economias de espaço devido ao design compacto de BPHEs compararam para descascar permutadores de calor do e-tubo.
• A resposta rápida às mudanças do remperature devido a pequeno sustenta o volume e uma mais baixa carga do líquido refrigerante.
• Projeto aperfeiçoado para cada dever com configuração personalizada de BPHE a próprias especificações do cliente.
• Cada BPHE é pressão e escape testados antes da entrega, assegurando produtos de qualidade superior.
• Os investimentos contínuos de M&C no R&D asseguram as soluções as mais competitivas.

Especificações técnicas de BPHE



Modelo	Largura (milímetros)	Altura (milímetros)	Largura do centro (milímetros)	Altura do centro (milímetros)	Área de superfície (㎡)	Espessura (milímetros)	Peso (quilogramas)	Taxa de Max.Flow (³ de m /H)	Pressão do projeto (barra)	Temp do projeto. (℃)
ZL14	76	206	42	172	0,014	9+2.3N	0.6+0.056N	8	1.0/3.0/4.5	-196-255
ZL20B	78	318	42	282	0,02	9+2.3N	0.9+0.088N	8	1.0/3.0/4.5	-196-255
ZL26	111	310	50	250	0,025	9+2.36N	1.3+0.12N	18	1.0/3.0/4.5	-196-255
ZL30	124	304	70	250	0,03	13+2.4N	2.2+0.146N	18	1.0/3.0/4.5	-196-255
ZL52A	111	525	50	466	0,05	10+2.35N	1.9+0.215N	18	1.0/3.0/4.5	-196-255
ZL52B	111	525	50	466	0,05	10+2.35N	1.9+0.245N	18	1.0/3.0/4.5	-196-255
ZL62A	119	526	63	470	0,06	10+2.35N	2.4+0.225N	18	1.0/3.0/4.5	-196-255
ZL62B	119	526	63	470	0,06	10+2.35N	2.4+0.225N	18	1.0/3.0/4.5	-196-255
ZL95A	191	616	92	519	0,095	11+2.72N	6+0.415N	42	1.0/3.0/4.5	-196-255
ZL95B	191	616	92	519	0,095	11+2.72N	6+0.415N	42	1.0/3.0/4.5	-196-255
ZL120A	246	528	174	465	0,12	10+2.36N	7+0.472N	42	1.0/3.0/4.5	-196-255
ZL120B	246	528	174	465	0,12	10+2.36N	7+0.472N	42	1.0/3.0/4.5	-196-255
ZL200A	321	738	188	603	0,2	13+2.7N	13+0.74N	100	1.0/3.0/4.5	-196-255
